今年初，嘉立创FA铝合金外壳正式上线推广，上线以来被客户“逼问”最多的一句话便是：“什么时候支持导入PCBA模型设计？”在看到这么多人有该需求以后我们立即把该需求定义为重要且紧急项目推进开发，在经过嘉立创IT2个月的奋斗以后，终于能够在今天和大家见面！

先说结论：在嘉立创铝合金外壳设计器支持PCBA模型导入设计后，无需结构工程师介入电子工程师也能够两三分钟内完成PCB外壳开口设计。那导入PCBA模型进行开口设计流程是什么呢？请看VCR！

【视频：导入PCBA模型设计开孔教程2_batch.mp4】

025

（导入PCBA设计开孔教程）

大部分需要开孔的接插件表面是平面的非常好处理，只需点击需要开孔的元器件标记为开口面开孔即可，但有些特殊元器件开口面较为复杂需要单独拎出来讲。

开口面存在倒角干涉

如下图中的电源接口，开口面存在倒角，由于盖板厚度的原因该元器件可能需要伸出盖板以达到开口面与盖板表面平齐，那原本倒角位置就会与盖板形成干涉。为避免客户遇到此类问题，我们设计器在标记开口面时会进行自检，如需要把倒角面投影开孔则点击一起标记即可。

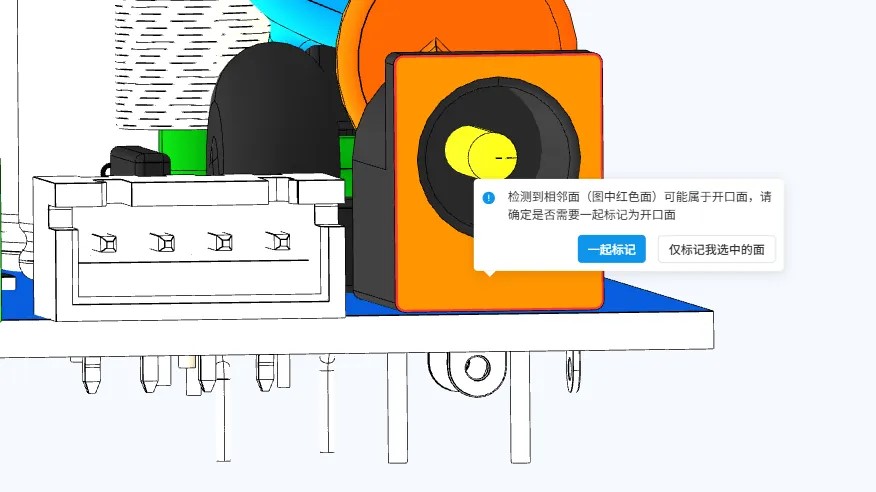

（元器件开口处有倒角自检）

开口面存在断面

另一种开口面存在断面的场景，如下图元器件。开口面存在断断续续的面，遇到此类元器件的场景时，大家可以摁住CTRL+连续点击所有断面，把这些断面全部标记上即可，设计器会把这些断面组合形成的包围盒作为开口面。

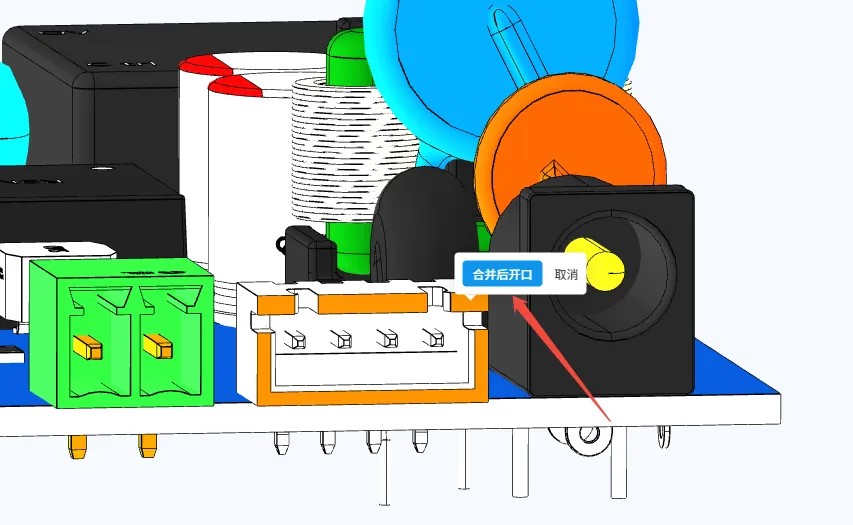

（组合断面进行合并开口）

开口面存在螺纹

最后一类元件是下图中的天线接口类型，此类元件接插端是螺纹面，较难找到平整的开孔参考面，可以先选中其中较小的一个圆孔，然后在全部开口完成以后，针对这个较小孔做扩孔处理，可以多次尝试直至开孔无干涉。

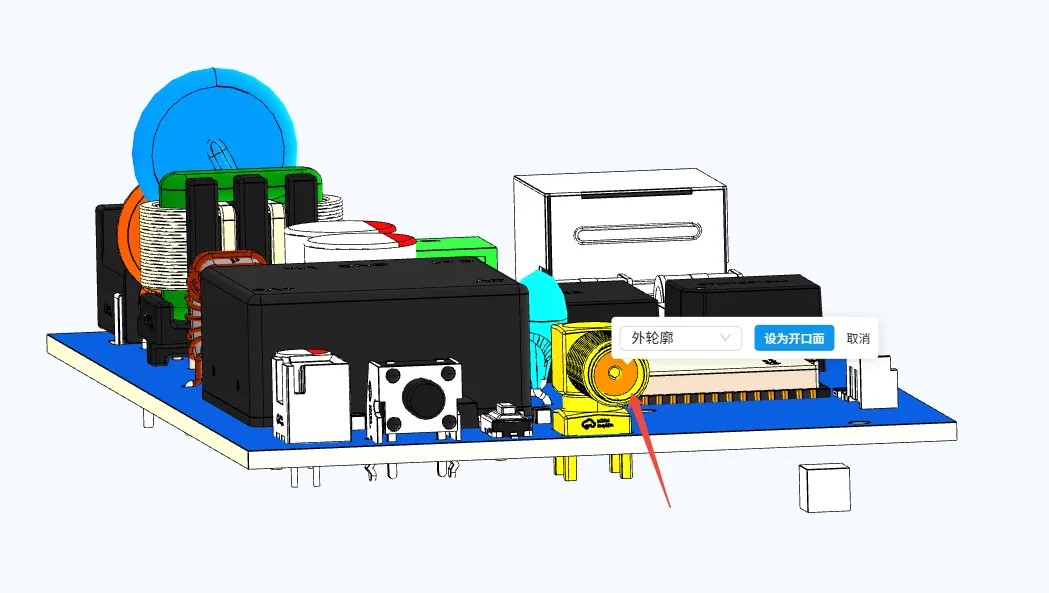

（1.选中内圈做开孔参考面）

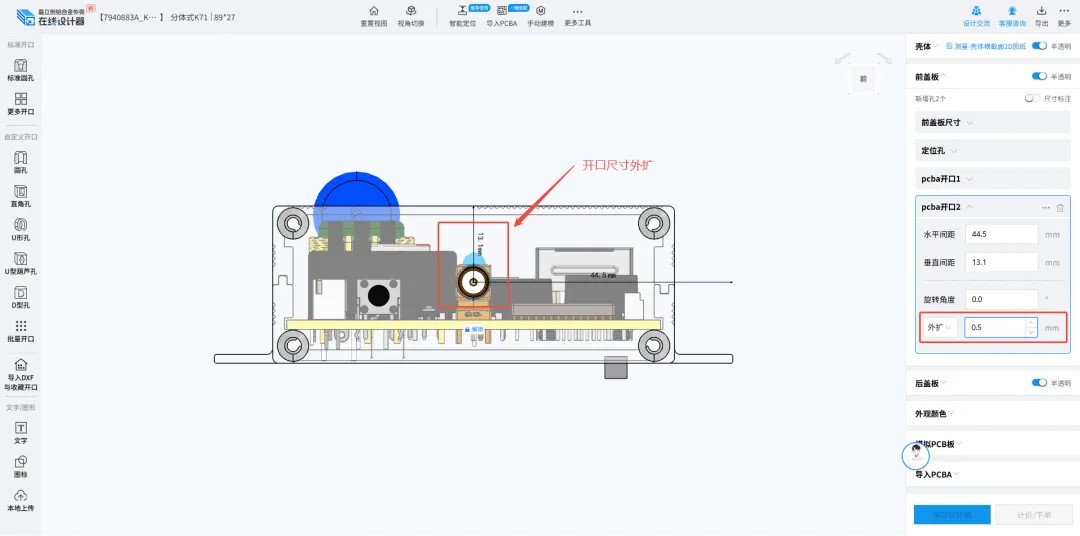

（2.针对天线接口单独扩孔）

真实客户设计案例分享

以下是嘉立创FA铝合金外壳客户分享的设计案例，首次体验导入PCBA模型设计铝型材公模外壳，大大降低试错成本。

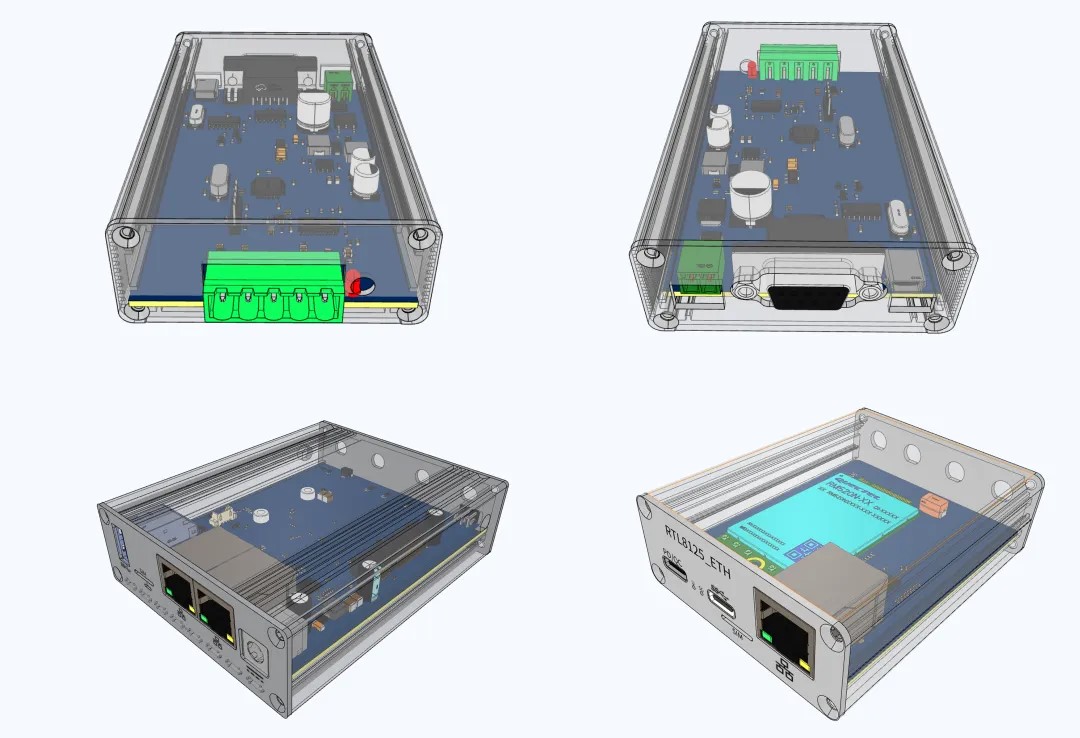

（已授权客户设计案例分享）

外壳设计器近期更新的其他功能

• 新增180种公模型材；
• 复制、粘贴功能；
• 增加2、3mm厚度盖板；
• 支持定向更改图片尺寸大小进行贴图；
• 撤销恢复功能；
• 锁定视角功能；
• 更多功能正在开发中...

问题反馈与设计交流

如果您仍有设计铝合金外壳开孔问题或者了解嘉立创铝合金外壳设计器更多功能，可以加入下方“铝合金外壳设计交流群”，一起交流探讨铝合金外壳设计。如用铝合金外壳做1U机箱需求调研、开台阶孔工艺、卯柱工艺以及塑料护套等。
